安徽天康本安型補償導線選型號報價格及產品詳細內容由本安型補償導線廠家安徽天康集團股份整理，本安型補償導線屬于天康補償導線分類產品，如果您還有其他關于本安型補償導線型號選擇報價格等問題，歡迎垂詢我司本安型補償導線生產廠家。

天康本安型補償導線

天康本安型補償導線產品名稱： 本質安全防爆測溫系統熱電偶用補償電纜
產品型號： ZR-ia-KX-GsVPVP、ZR-ia-KX-GsVPRVP，等
產品特點： 本質安全防爆測溫系統熱電偶補償電纜線對采用絞合形式及多對組成，帶屏蔽層的本安補償電纜，具有良好的抗干擾等性能。具有低電容、低電感、屏蔽抗干擾性能好和電氣性能穩定的特點。

本質安全防爆測溫系統熱電偶用補償電纜詳細資料：

產品簡介：

一、天康本安型補償導線產品特點及用途

本質安全防爆測溫系統熱電偶用補償電纜是由多對本質安全防爆測溫系統用補償導線組合而成的電纜，除具有其他補償電纜的性能外還具有防爆安全性能。適用于有爆炸危險的環境及防爆安全性能要求較高的的場合延伸防爆熱電偶冷端于防爆測溫儀表相連接構成本質安全防爆測溫系統。

二、天康本安型補償導線產品執行標準

◆本產品執行GB/4989-94等效采用IEC584-3標準。

◆阻燃特性符合GB12666-5(IEC332-3)規定要求。

三、天康本安型補償導線性能及特點

本質安全防爆測溫系統熱電偶補償電纜線對采用絞合形式及多對組成，帶屏蔽層的本安補償電纜，具有良好的抗干擾等性能。具有低電容、低電感、屏蔽抗干擾性能好和電氣性能穩定的特點。

四、產品用途

適用于本質安全電路中熱電偶與儀表間的信號傳輸，通常成為本安型補償導線，本安型補償電纜。

五、天康本安型補償導線使用溫度

電纜敷設時溫度應不低于0℃,彎曲半徑應不小于電纜外徑的10倍。

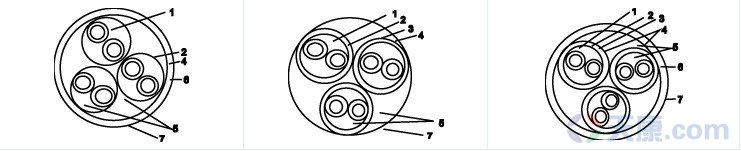

六、產品結構說明

1、對絞線組 2、隔離層 3、對屏蔽 4、隔離層 5、填充 6、總屏蔽 7、隔離層外護套

七、天康本安型補償導線產品命名和表示方法

本安型KX補償電纜5對（10芯）線芯截面1.5mm2可表示為：

◇一般用普通級對屏蔽軟線芯：ia-kx-GBPJR5×2×1.5mm2

◇一般用精密級總屏蔽：ia-kx-GAPJR5×2×1.5mm2

◇一般用心普通級對屏總屏：ia-kx-GBPJR5×2×1.5mm2

◇耐熱用精密級多股軟線芯屏蔽：ia-kx-HAPJR5×2×1.5mm2

八、天康本安型補償導線主要技術數據

配用熱電偶

本安補償導線、補償電纜

分度號

名稱

型號

合金絲

絕緣著色

正極

負極

正極

負極

B

鉑銠30-鉑銠6

BC

銅

銅

紅

黃

S

鉑銠10-鉑

SC

銅

鎳

紅

綠

K

鎳鉻-鎳硅

KC

銅

康銅

紅

藍

K

鎳鉻-銅硅

KX

鎳鉻

鎳硅

紅

黑

E

鎳鉻-銅鎳

EX

鎳鉻

銅鎳

紅

棕

J

鐵-銅鎳

JX

鐵

銅鎳

紅

紫

T

銅-銅鎳

TX

銅

銅鎳

紅

白

N

鎳鉻硅-鎳硅

NX

鎳鉻硅

鎳硅

紅

灰

N

鎳鉻硅-鎳硅

NC

鐵

銅鎳

紅

橙

注：R型熱電偶：鉑銠13-鉑補償導線可用SC代替。

型號

100℃

200℃

熱電偶

允差

熱電勢

允差

普通級

精密級

普通級

精密級

BC

0

±0.040

±0.025

　

　

　

SC

0.081

±0.060

±0.030

2.232

±0.060

　

KC

4.095

±0.100

±0.060

8.137

±0.100

±0.060

KX

4.096

±0.100

±0.060

8.137

±0.100

±0.060

EX

6.137

±0.200

±0.120

13.419

±0.200

±0.120

JX

5.286

±0.140

±0.085

10.777

±0.140

±0.085

TX

4.277

±0.060

±0.030

9.286

±0.090

±0.040

NX

2.773

±0.100

±0.060

5.912

±0.100

±0.060

NC

2.773

±0.100

±0.060

5.912

±0.100

±0.060

九、產品型號及名稱

型號

產品名稱

ZR-ia-KX-GsVPVP

阻燃聚氯乙烯絕緣及護套精密級單股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償電纜

ZR-ia-KX-GsVPRVP

阻燃聚氯乙烯絕緣及護套精密級多股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償軟電纜

ZR-ia-KX-GsVPlVPl

阻燃聚氯乙烯絕緣及護套精密級單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償電纜

ZR-ia-KX-GsVPlVRPl

阻燃聚氯乙烯絕緣及護套精密級多股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償軟電纜

ZR-ia-KX-GsVP2VP2

阻燃聚氯乙烯絕緣及護套精密級單股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償電纜

ZR-ia-KX-GsVP2VRP2

阻燃聚氯乙烯絕緣及護套精密級多股導體銅塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償軟電纜

ZR-ia-KX-GsFPVP

塑料絕緣阻燃聚氯乙烯護套精密級單股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償電纜

ZR-ia-KX-GsFPVRP

塑料絕緣阻燃聚氯乙烯護套精密級多股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償軟電纜

ZR-ia-KX-GsFPlVPl

氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償電纜

ZR-ia-KX-GsFPlVRPl

氟塑料絕緣阻燃聚氯乙烯護套精密級多股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償軟電纜

ZR-ia-KX-GsFP2VP2

氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償電纜

ZR-ia-KX-GsFP2VRP2

氟塑料絕緣阻燃聚氯乙烯護套精密級單股導體鋁塑復合帶繞包分屏總屏，K分度號熱電偶用本安補償電纜

ia-KX-HsFPGP

氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織分屏總屏，K分度號熱電偶用本安補償電纜

ia-KX-HsFPGRP

氟塑料絕緣硅橡膠護套精密級多股導體銅絲編織分屏總屏，安徽天康股份有限公司，K分度號熱電偶用本安補償軟電纜

ia-KX-IMHsFPGP

進口氟塑料絕緣硅橡膠護套精密級單股導體銅絲編織分屏、總屏，K分度號熱電偶用本安補償電纜
